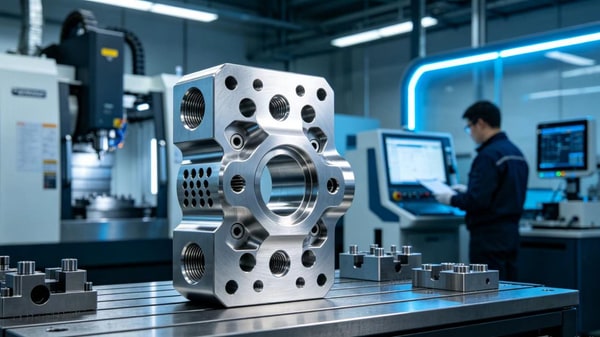

Обработка пористых и многоступенчатых муфт специальной формы нестандартных деталей: решение проблем отклонения положения отверстий и взаимозаменяемости партий

В высокотехнологичных производственных областях, таких как промышленное контрольное оборудование, прецизионные приборы и корпуса клапанов новой энергии, нестандартные детали с несколькими отверстиями, многоступенчатыми муфтами и специальной формой являются основными функциональными деталями подшипников. Этот тип деталей включает в себя глубокие и мелкие ступенчатые отверстия, различные отверстия, отверстия для позиционирования муфт и изогнутые поверхностные структуры специальной формы. Между положением каждого отверстия и ступенчатой ​​поверхностью существуют строгие допуски по форме и положению, что напрямую определяет точность сборки, стабильность работы и срок службы оборудования.

Однако из-за таких факторов, как сложная конструкция, высокая сложность зажима, неравномерная сила резания и громоздкие процессы, в отрасли распространены пять сложных проблем: отклонение положения отверстия, чрезмерное позиционирование, некачественная соосность, застревание в сборке и плохая взаимозаменяемость партий. Это также технические узкие места, которые многим производителям нестандартной обработки трудно преодолеть. APEX Precision Technology опирается на зрелую систему прецизионного производственного процесса и матрицу оборудования Mazak и посредством полного контроля процесса систематически решает проблемы неточности и нестабильности партии сложных соединенных деталей специальной формы, а также предоставляет стандартизированные, высокостабильные индивидуальные решения по обработке деталей высокоточного оборудования.

1. Общие проблемы обработки в отрасли: основная причина, по которой точность высококачественных деталей выходит из-под контроля.

1. Отклонение положения отверстия и ошибка позиционирования.

Распределение отверстий в пористых соединительных деталях специальной формы хаотично, включая составные структуры, такие как сонаправленные отверстия, наклонные отверстия с разной поверхностью, глубокие и мелкие ступенчатые отверстия и т. д. Традиционная обработка основана на многократной обточке, многократном зажиме и выравнивании. Каждая операция зажима приводит к небольшим отклонениям позиционирования, а ошибки накапливаются слой за слоем, что в конечном итоге приводит к смещению исходной точки положения отверстия и серьезному выходу позиционирования за пределы допуска, что делает невозможным соблюдение требований к точной исходной точке сборки. В то же время для заготовок специальной формы мало эффективных опорных поверхностей, а общий зажим инструмента подвержен частичному подвешиванию. Инструмент вибрирует во время процесса резки, что еще больше усугубляет отклонения размеров отверстий.

2. Размер ступенчатого отверстия неупорядочен, а соосность не соответствует стандарту.

Многоступенчатые отверстия характеризуются постепенным изменением диаметра и глубины отверстия. Во время резания сила резания сильно колеблется, и при обработке глубоких отверстий удаление стружки происходит неравномерно, что может легко вызвать износ инструмента, царапины на стенках отверстия и неровные торцы ступенек. Традиционный комплексный процесс растачивания не может удовлетворить потребности дифференцированной обработки многоуровневых этапов. Часто возникают такие проблемы, как большой эллипс отверстий, небольшое отклонение отверстий и чрезмерное соосное отклонение ступеней на всех уровнях, что приводит к ненормальному монтажному зазору сердечников клапанов и аксессуаров вала.

3. Сборка застряла и посадка недостаточна.

К соединительным деталям специальной формы предъявляются чрезвычайно высокие требования к точности трехмерного соответствия между отверстиями и поверхностями, а также между отверстиями. Они не только должны соответствовать стандарту для одного размера, но также должны иметь унифицированные допуски по форме и положению. Большинство перерабатывающих предприятий контролируют только размер одного отверстия и игнорируют допуски соединительной конструкции. В результате детали кажутся подходящего размера. Однако во время фактической сборки возникают такие проблемы, как несоосность отверстий, неплотная посадка торцевых поверхностей, а также застрявшие и незакрепленные детали, что напрямую влияет на эффективность уплотнения и точность работы оборудования.

4. Плохая взаимозаменяемость партий и низкая стабильность массового производства.

В нестандартном индивидуальном производстве традиционная технология обработки не имеет стандартизированных процедур и систем инструментов, а параметры обработки разных партий и разных процессов весьма произвольны. Модель ручного выравнивания, простого зажима и тщательного контроля качества привела к неравномерным отклонениям размеров отдельных деталей. Точность цветопробы не достигла стандарта, а сбои в пакетной обработке стали нормой в отрасли. Детали не могут быть универсально взаимозаменяемыми, что серьезно влияет на эффективность серийного производства всей машины у заказчика.

2. Решение APEX для точной обработки с полностью замкнутым контуром.

Ввиду трудностей обработки пористых и многоступенчатых деталей муфт специальной формы компания APEX Precision Technology отказалась от традиционного режима экстенсивной обработки и создала полнозвенную прецизионную систему предварительного анализа процесса – оптимизации пути моделирования – эталонного унифицированного позиционирования – сегментной расточной и фрезерной обработки – трехкоординатного повторного контроля с обратной связью для устранения отклонений точности от источника и достижения высокой точности в отдельных деталях и стабильных партиях.

1. Предварительная проверка чертежей и процессов во избежание рисков структурной обработки.

После получения чертежей клиента техническая группа уделяет первоочередное внимание проверке конструкции и допусков, точно различает функциональные эталонные отверстия, соединительные отверстия сборки и обычные вспомогательные отверстия, а также иерархически контролирует стандарты допусков. Для конструкций высокого риска, таких как подвесные конструкции специальной формы, пористые конструкции с глубокими полостями и тонкостенные муфты, план процесса заранее оптимизируется, добавляется поддержка процесса и корректируется последовательность обработки, чтобы избежать потенциальных проблем, таких как деформация резания, остаточное напряжение и отклонения зажима, а также обеспечить точность обработки от источника процесса.

2. Оптимизация траектории трехмерного моделирования для устранения ошибок резки.

Опираясь на профессиональное программное обеспечение для трехмерного моделирования и симуляции траектории инструмента, траектория инструмента, скорость подачи и уровень резания оптимизируются для сложных структур с переплетенными отверстиями, различной глубиной ступеней и соединением поверхностей специальной формы. Процесс спиральной и послойной резки используется для стабилизации режущей нагрузки, уменьшения вибрации инструмента и термической деформации, предотвращения отклонения положения отверстия и повреждения стенок отверстия, вызванных чрезмерной однократной силой резания, а также обеспечения точных и контролируемых траекторий обработки всех положений и шагов отверстия.

3. Интегрированные тесты и единое позиционирование для устранения совокупных ошибок.

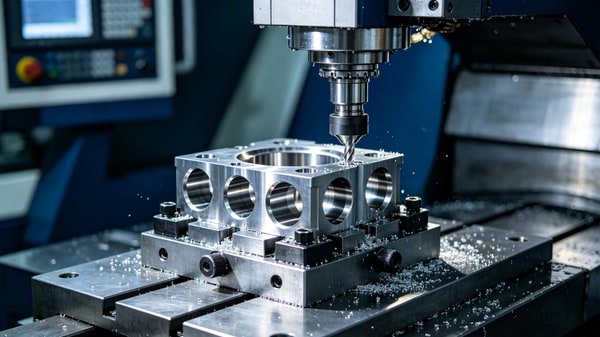

Полностью откажитесь от многократного режима зажима с несколькими переворотами и положитесь на многогранные преимущества обработки горизонтального обрабатывающего центра Mazak с индивидуальными гибкими инструментальными приспособлениями для достижения однократного зажима и многогранного формования. Унифицированное позиционирование базовой точки используется на протяжении всего процесса для фиксации системы координат заготовки, полностью устраняя смещения базовой точки и совокупные ошибки, вызванные многократными зажимами, а также фундаментально решая проблему отклонений позиционирования в пористых соединительных конструкциях и конструкциях нестандартной формы.

4. Дифференцированный сегментированный процесс растачивания и фрезерования, точный контроль многоуровневой точности.

Ввиду различий в размере, глубине и функциях многоступенчатых отверстий применяются эксклюзивные процессы сегментного растачивания и фрезерования, а также ступенчатая чистовая обработка: в неглубоких и позиционирующих отверстиях применяется технология прецизионного растачивания и обрезки для обеспечения гладкости и позиционирования отверстий; Обрабатываются глубокие и многоступенчатые отверстия. Он использует трехэтапный режим обработки: черновое растачивание для удаления припуска, получистовое растачивание для придания формы и чистовое растачивание для контроля допусков в сочетании с эксклюзивным процессом удаления стружки для устранения таких проблем, как износ инструмента, деформация стенок отверстия и неравномерность шагов, а также для точного контроля диаметра отверстия, глубины отверстия и соосности на всех уровнях.

В то же время он поддерживает стандартизированный заводской процесс снятия напряжений, позволяющий устранить внутреннее напряжение, возникающее при резке, избежать поздней деформации деталей, обеспечить долговременную стабильность размеров и адаптироваться к долгосрочным условиям эксплуатации высококачественного оборудования.

5. Трехмерная полномасштабная повторная проверка с обратной связью, данные могут быть доставлены отслеживаемо.

После завершения обработки проводится полномасштабный замкнутый контроль качества на базе высокоточного трехмерного координатно-измерительного прибора. Это не ограничивается регулярными выборочными проверками по размеру. Все положения шпоночных отверстий, допуски апертуры, соосность, параллельность, вертикальность, форма муфты и допуски положения полностью проверяются. Одновременно проверяется качество поверхности деталей, и стабильно достигается высококачественный стандарт обработки Ra0,8. Все данные проверки архивируются и сохраняются, а полный отчет о проверке выдается, чтобы гарантировать точность каждой партии деталей и гарантировать качество.

3. Основные контролируемые параметры точности (промышленные стандарты массового производства).

Компания APEX установила четкие и реализуемые стандарты прецизионных допусков для пористых и многоступенчатых нестандартных деталей специальной формы, обеспечивающих адаптацию к строгим требованиям высококачественного оборудования:

1. Допуск диаметра отверстия в сборке ключа: ±0,005 мм～±0,01 мм;

2. Точность положения отверстия: ≤0,01 мм;

3. Соосность многоступенчатого отверстия: ≤0,008 мм;

4. Плоскостность и вертикальность торцевой поверхности: ≤0,005 мм;

5. Чистота поверхности готового изделия: стабильно достигает Ra0,8;

6. Отклонение размера партии: контроль погрешностей всей партии деталей составляет ≤0,01 мм, 100% взаимозаменяемость.

4. Сравнение стабильности партии традиционной обработки и прецизионного процесса APEX.

1. Традиционная технология обработки: множественный зажим и выравнивание, множество ручных вмешательств, отсутствие оптимизации моделирования траектории инструмента, большие отклонения отдельных деталей, очевидные колебания размера партии, высокие показатели отклонений позиционирования и соосности, а также высокая частота отказов сборки. Он подходит только для обработки обычных деталей с низкой точностью и не может удовлетворить потребности в высококачественной нестандартной серийной обработке.

2. Прецизионная технология APEX: стандартизированное программное программирование, унифицированное базовое позиционирование, стабильная жесткость оборудования, контроль качества с обратной связью на протяжении всего процесса, постоянная точность отдельных деталей и отсутствие отклонений в партиях по 100 штук, что полностью решает отраслевые проблемы квалифицированной проверки и смены партий, а также значительно снижает затраты на доработку, возврат и обмен для клиентов.

5. Адаптация к высококлассным сценариям: промышленное управление/прецизионные приборы/адаптация корпуса клапана новой энергии.

Опираясь на возможности прецизионной обработки микронного уровня и стабильную систему массового производства, решение APEX для обработки пористых соединенных нестандартных деталей специальной формы идеально подходит для высокотехнологичных сценариев, таких как оборудование для автоматизации промышленного управления, прецизионные испытательные приборы, новые корпуса гидравлических клапанов и высококлассное интеллектуальное оборудование.

Будь то мелкосерийное научно-исследовательское прототипирование или крупносерийное стандартизированное массовое производство, оно позволяет добиться высокоточной обработки сложных соединительных конструкций специальной формы. Детали имеют высокую посадку, отсутствие заеданий, отличную герметизацию и высокую эксплуатационную стабильность. В то же время он подходит для суровых холодов и условий работы с высокими нагрузками в России и Европе, соответствует стандартам точного производства на зарубежных рынках высокого класса и помогает клиентам улучшить основное качество и рыночную конкурентоспособность всего машинного оборудования.

Заключение

Суть обработки пористых и многоэтапных соединительных нестандартных деталей специальной формы заключается не в соблюдении единых размеров, а в полном контроле процесса, стабильной увязке допусков формы и положения, а также единой точности партии. APEX Precision Technology использует свою зрелую технологическую систему, матрицу высококачественного оборудования и строгие стандарты контроля качества для решения основных проблем неконтролируемой точности и плохой взаимозаменяемости в отрасли, а также предоставляет высокоточные, высокостабильные и легко адаптируемые нестандартные индивидуальные решения с ЧПУ для высокотехнологичной обрабатывающей промышленности.
